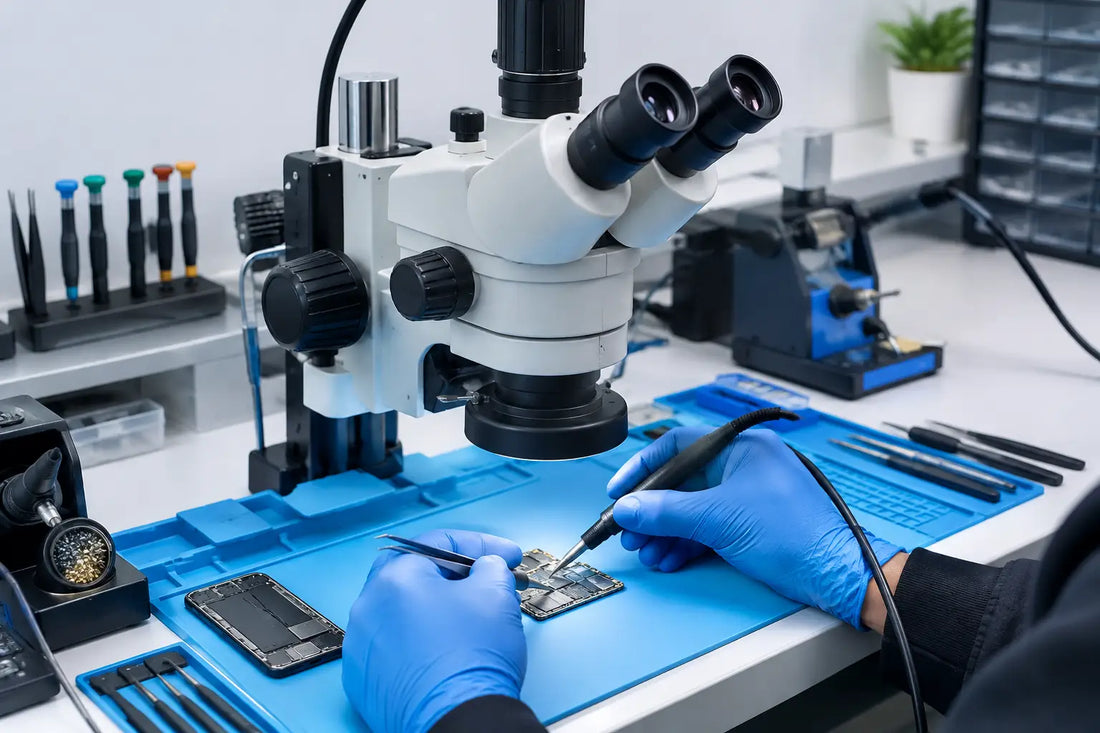

Microscopio binocular trinocular para microsoldadura
Una pista levantada, un componente SMD desplazado o una soldadura fría junto a un conector no se resuelven con intuición: se resuelven cuando la zona de trabajo se ve con nitidez y existe espacio para intervenir. Por eso, elegir un microscopio binocular trinocular define la precisión, velocidad y repetibilidad de un taller que realiza microsoldadura en tarjetas electrónicas de celulares.
Este equipo no es un accesorio de mesa. Es el punto de control visual de procesos delicados: diagnóstico de corrosión, reconstrucción de pads, reemplazo de conectores, reparación de líneas, revisión de flex y trabajo sobre componentes de tamaño reducido. La configuración correcta reduce errores de manipulación, evita fatiga visual y permite que cada intervención mantenga un estándar profesional.
Microscopio binocular trinocular: qué cambia en el taller
Antes de elegir, conviene separar dos conceptos que con frecuencia se mezclan. Un microscopio binocular utiliza dos oculares, uno para cada ojo. Esto ofrece observación estereoscópica, es decir, percepción de profundidad. Para el técnico, esa profundidad facilita calcular la altura de una punta, colocar estaño con control y alinear componentes sin perder la referencia del plano de la placa.
Un microscopio trinocular conserva esos dos oculares y añade un tercer puerto óptico. Ese puerto permite instalar una cámara para mostrar el trabajo en un monitor, grabar procedimientos o documentar diagnósticos. No sustituye la visión directa del operador: la complementa. Para microsoldadura fina, los oculares siguen siendo la referencia más inmediata; la cámara agrega valor cuando interviene un segundo técnico, se capacita personal o se requiere registrar el estado de una tarjeta antes y después del servicio.
La decisión depende de la operación. Si un técnico trabaja de forma individual y no documenta procesos, un binocular bien configurado puede cumplir perfectamente. Si el taller busca estandarizar diagnósticos, supervisar reparaciones o producir contenido técnico, el trinocular da una ventaja operativa clara.
El aumento útil no es el aumento máximo
En microsoldadura, perseguir el número más alto de aumento suele ser un error. A mayor magnificación, el campo visual se reduce, la profundidad de enfoque disminuye y cualquier movimiento se vuelve más evidente. Ver demasiado cerca puede hacer más lenta una tarea que exige contexto, como seguir una línea, inspeccionar un área afectada por líquido o ubicar componentes alrededor de un circuito integrado.
Para la mayoría de reparaciones en placas de celulares, un rango aproximado de 7x a 45x permite cubrir la mayor parte del trabajo. Los niveles bajos ayudan en desmontaje, limpieza e inspección general. Los medios son adecuados para retirar o colocar conectores, filtros, bobinas y componentes SMD. Los niveles altos se reservan para puentes finos, pads dañados, microcomponentes y revisión detallada de soldaduras.
La capacidad de zoom continuo es especialmente práctica. En lugar de interrumpir el proceso para cambiar objetivos, el técnico ajusta el aumento según la etapa de trabajo. Primero localiza el problema con un campo amplio; después acerca la imagen para intervenir; finalmente vuelve a abrir el campo para inspeccionar el conjunto. Es una secuencia más rápida y con menos pérdida de orientación.
Distancia de trabajo: espacio real para la herramienta
La distancia de trabajo es el espacio entre el objetivo del microscopio y la tarjeta. Es una especificación decisiva porque ahí deben entrar cautín, aire caliente, pinzas, flux, malla y la mano del técnico sin chocar contra la óptica.
Una distancia demasiado corta obliga a trabajar con ángulos incómodos o acerca el calor a elementos sensibles del microscopio. Una distancia amplia permite maniobrar mejor, pero debe conservar una imagen estable y con resolución suficiente. Para un puesto de microsoldadura, una distancia cercana a 100 mm suele ofrecer un equilibrio funcional, aunque el resultado final depende del objetivo instalado y de la altura de la base.
No basta con revisar una ficha técnica. Hay que imaginar la operación completa: dónde estará la placa, desde qué lado llegará el cautín, cómo se dirigirá el aire y si las pinzas podrán sostener el componente sin invadir el campo de visión. Esa prueba mental evita comprar un equipo que se ve profesional, pero limita el movimiento en la mesa.
Óptica, iluminación y enfoque trabajan en conjunto
La nitidez no depende solo del cuerpo del microscopio. Una óptica de buena calidad debe mostrar bordes definidos, color consistente y poca distorsión en todo el campo. Si el centro se ve claro pero los extremos se deforman o pierden enfoque, el técnico terminará reposicionando la tarjeta constantemente.
La iluminación también determina la calidad del diagnóstico. Un aro LED regulable distribuye luz alrededor del área de trabajo y permite distinguir grietas, residuos, oxidación y puentes de soldadura. Sin embargo, demasiada intensidad puede generar reflejos en soldaduras frescas o superficies metálicas. La regulación es más útil que una luz fija y excesivamente brillante.
El enfoque fino debe responder sin juego mecánico. Cuando el soporte vibra, el ajuste se desplaza o la imagen tiembla al tocar la mesa, el técnico pierde precisión justo en operaciones críticas. La estabilidad del conjunto vale tanto como el aumento anunciado.
Cómo elegir la configuración correcta
Un microscopio profesional debe ajustarse al tipo de servicios que genera el taller, no a una lista de especificaciones aisladas. Antes de integrar un equipo, revisa estas condiciones operativas:
- Volumen de microsoldadura: un banco con uso intensivo necesita controles firmes, base estable y componentes diseñados para jornadas prolongadas.
- Tipo de reparación: para diagnóstico e intervención en tarjetas compactas, conviene priorizar zoom, enfoque preciso y distancia de trabajo sobre aumentos extremos.
- Necesidad de documentación: si se toman evidencias técnicas, se capacita personal o se supervisan procesos, el puerto trinocular aporta una ventaja concreta.
- Espacio disponible en mesa: la base debe convivir con estación de calor, fuente de poder, organizadores y herramientas sin comprometer la postura.
- Escalabilidad del taller: una cámara y monitor pueden añadirse para convertir una estación individual en un punto de formación y control visual.
Binocular o trinocular: una decisión de productividad
Un binocular es una herramienta directa para el técnico que necesita visión estereoscópica y control preciso. Es una elección funcional cuando la estación se utiliza principalmente para intervención individual y el presupuesto de equipamiento se concentra en la óptica, iluminación y soporte.
El trinocular tiene sentido cuando la imagen debe salir del visor. Con una cámara compatible, el monitor permite mostrar el procedimiento sin que otra persona se incline sobre el operador. Esto mejora la capacitación dentro del taller, facilita la evaluación de daños con el equipo y crea un registro visual útil para diagnósticos complejos.
Hay una condición: la cámara no debe convertirse en una excusa para trabajar mirando únicamente una pantalla. Puede existir retardo, variación de color o menor sensación de profundidad, según la configuración. Para colocar un componente crítico, la visión por oculares normalmente entrega mayor respuesta y percepción espacial. El monitor funciona como apoyo, documentación y herramienta de comunicación.
Errores que reducen la precisión del microscopio
El primer error es instalar el microscopio en una mesa ligera o inestable. Una estación de microsoldadura exige una superficie firme, sin oscilaciones por el paso de personas o por el movimiento de cajones. El segundo es usar iluminación al máximo de manera permanente: el exceso de brillo oculta detalles y cansa la vista.
También es común trabajar siempre en el aumento más alto. Esto estrecha el campo visual y dificulta mover herramientas con seguridad. La magnificación debe acompañar la tarea, no imponer un ritmo incómodo. Finalmente, ignorar la limpieza de lentes y protectores afecta la imagen más de lo que parece. Polvo, flux vaporizado y huellas reducen contraste y obligan a forzar la vista.
Para limpiar, utiliza materiales adecuados para óptica y evita productos agresivos o telas que rayen las superficies. Mantener el área protegida cuando no se usa el equipo ayuda a conservar la calidad visual y la respuesta de los mecanismos.
Una estación de trabajo que eleva el nivel técnico
El microscopio cobra valor cuando forma parte de un flujo completo: iluminación controlada, estación de calor con ajuste preciso, cautín confiable, fuente de poder y consumibles ordenados al alcance. Cuando cada herramienta tiene posición y función, el diagnóstico se acelera y el técnico puede concentrarse en la reparación, no en compensar limitaciones de su mesa.
FORWARD integra equipos especializados para quienes buscan profesionalizar procesos de microsoldadura y mantenimiento móvil. La meta no es solo observar una placa con más aumento: es trabajar con mayor control, reducir retrabajos y entregar intervenciones que reflejen capacidad técnica real.
Un buen microscopio no hace la reparación por sí solo, pero convierte detalles invisibles en decisiones precisas. Esa diferencia se nota en cada pad conservado, cada componente alineado y cada servicio que sale del banco con un resultado limpio.
